• <small id="ooo8o"><menu id="ooo8o"></menu></small>
    <sup id="ooo8o"><delect id="ooo8o"></delect></sup>
    <optgroup id="ooo8o"><del id="ooo8o"></del></optgroup>
  • <noscript id="ooo8o"><optgroup id="ooo8o"></optgroup></noscript>
  • 蜜臀久久精精品久久久久久噜噜,中文字幕亚洲在线观看,成人av中文字幕在线播放 ,印度AV在线观看,曰韩中文字幕,亚洲最大免费色情网,摸一摸网站给我搜出来,亚洲欧美日韩三区

    退火溫度對TA5鈦合金厚板顯微組織和拉伸性能的影響

    發(fā)布時間: 2025-07-17 15:27:56    瀏覽次數(shù):

    引言

    鈦及其合金具有比強度高、耐熱、耐蝕性好等特點,廣泛應(yīng)用于航空航天、化工、海洋工程等領(lǐng)域。TA5鈦合金是全α相鈦合金,名義成分為Ti-4Al-0.005B,強度中等、塑性較差,但焊接性能和耐蝕性能優(yōu)良,廣泛應(yīng)用于船舶制造。隨著我國船舶工業(yè)的發(fā)展,TA5鈦合金厚板的用量增加、性能要求更高。目前對TA5鈦合金的研究主要是棒材和鍛件的變形工藝和熱處理工藝,對寬幅厚板的熱處理工藝研究較少。本文對TA5鈦合金厚板進行不同溫度的退火處理,研究退火溫度對其顯微組織和室溫拉伸性能的影響,為批量生產(chǎn)提供依據(jù)。

    1、試驗材料和方法

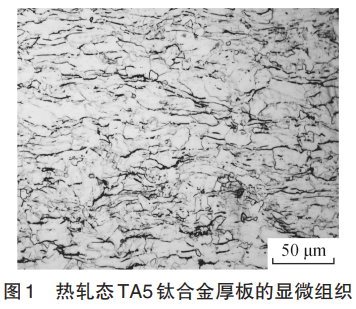

    試驗材料:試驗用TA5鈦合金經(jīng)3次真空自耗電弧爐熔煉,鑄錠直徑為720mm,化學(xué)成分(質(zhì)量分數(shù))為4.4%~4.5%Al、0.004%~0.005%B、0.23%~0.24%Fe、0.11%~0.13%O、0.006%~0.007%C和<0.001%H。鑄錠在Tβ以上溫度多火次開坯、繳拔、鍛造成350mm厚板坯,再在Tβ以下溫度一火次軋制成65mm×2300mm×L板材,板的熱軋態(tài)顯微組織主要為拉長、扭曲的α相及在熱塑性變形過程中因動態(tài)再結(jié)晶而產(chǎn)生的少量細小等軸狀α相。


    退火工藝:采用6種不同的退火工藝,具體如下表1所示:

    工藝編號工藝參數(shù)
    1700℃保溫 120min 空冷
    2750℃保溫 120min 空冷
    3800℃保溫 120min 空冷
    4850℃保溫 120min 空冷
    5900℃保溫 120min 空冷
    6950℃保溫 120min 空冷

    性能檢測:從65mm厚板上取樣,按上述工藝進行退火,隨后按GJB944—2018《艦船用鈦及鈦合金板材規(guī)范》要求制備標準試樣,分別采用ZEISSAxioskop2MAT型金相顯微鏡和INSTRON電子式萬能拉伸試驗機進行金相檢驗和拉伸試驗。

    2、結(jié)果與分析

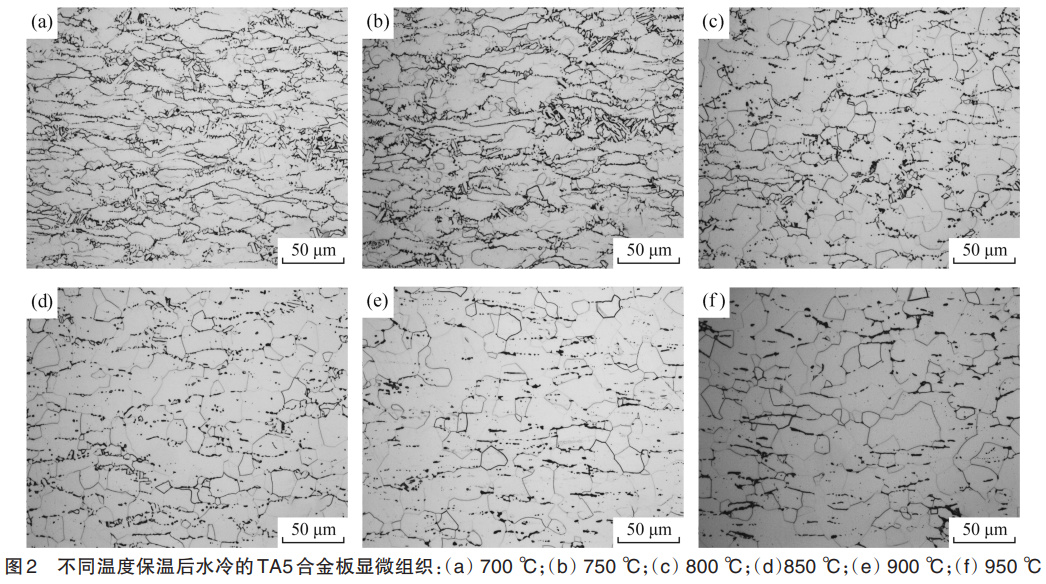

    退火溫度對顯微組織的影響:不同溫度退火后TA5鈦合金板的α相從拉長、扭曲狀變?yōu)榈容S狀。700℃退火的板,拉長的α相晶界有大量細小的再結(jié)晶晶粒;750℃退火的板,α相晶界的細小再結(jié)晶晶粒明顯長大,且在拉長的α相晶粒內(nèi)也出現(xiàn)重結(jié)晶晶粒;800℃退火的板,受壓拉長的α相晶粒已完全再結(jié)晶,呈等軸狀;隨退火溫度升高,α相晶粒仍呈等軸狀,但尺寸明顯長大。


    退火溫度對拉伸性能的影響:不同溫度退火的TA5合金板的室溫拉伸性能如下表2所示:

    工藝編號退火工藝抗拉強度(MPa)屈服強度(MPa)斷后伸長率(%)斷面收縮率(%)
    1700℃保溫 120min 空冷77168116.041
    2750℃保溫 120min 空冷75665817.042
    3800℃保溫 120min 空冷74664318.544
    4850℃保溫 120min 空冷73063318.046
    5900℃保溫 120min 空冷72262318.043
    6950℃保溫 120min 空冷71661417.042

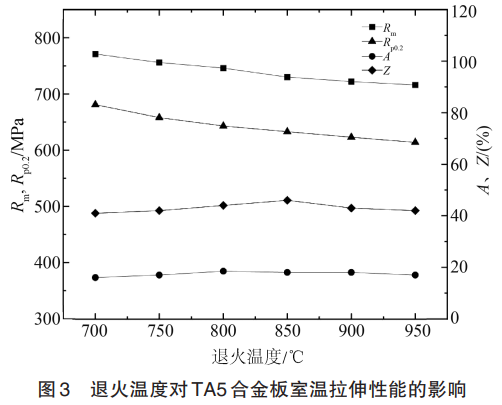

    隨著退火溫度的升高,TA5合金板抗拉強度和屈服強度約下降60MPa,斷后伸長率和斷面收縮率先升高后下降。800~850℃退火的板強度和塑性最佳,這與形變的拉長α相晶粒再結(jié)晶程度有關(guān)。因TA5合金板經(jīng)軋制后的再結(jié)晶溫度約為800℃,當退火溫度低于800℃時,主要發(fā)生回復(fù)過程,隨退火溫度升高,材料的回復(fù)軟化越明顯;在800~850℃退火的板主要發(fā)生再結(jié)晶,形成細小的等軸晶粒,塑性改善;950℃退火的板α相晶粒長大,應(yīng)力集中更易在晶界發(fā)生,從而降低材料的強度和塑性。

    3、結(jié)論

    退火后,TA5鈦合金板α相形貌從拉長、扭曲狀向等軸狀轉(zhuǎn)變,在800℃左右完成再結(jié)晶,并隨著退火溫度的提高,再結(jié)晶晶粒明顯長大。

    隨著退火溫度的升高,TA5合金板的室溫抗拉強度和屈服強度明顯下降,而斷后伸長率和斷面收縮率先升高后下降,在800~850℃退火的板強塑性最佳。

    參考文獻

    [1]稀有金屬材料加工手冊編寫組。稀有金屬材料加工手冊[M].北京:冶金工業(yè)出版社,1984.

    [2]赫曉博,張強,陶會發(fā),等。軋制工藝對TA5鈦合金薄板組織與性能的影響[J].熱加工工藝,2019,48(19):119-120.

    [3]何書林,馮永琦,王永強,等.TA5鈦合金組織對鍛件性能的影響[J].金屬學(xué)報,2002,38(增刊1):204-205.

    [4]陳軍,趙永慶,常輝。中國船用鈦合金的研究和發(fā)展[J].材料導(dǎo)報,2005,19(6):67-70.

    [5]孫浩.TA10鈦合金熱壓縮變形行為及組織演變研究[D].洛陽:河南科技大學(xué),2018.

    [6] KADKHODAPOUR J, SCHMAUDER S, RAABE D, et al. Experimental and numerical study on geometrically necessary dislocations and non-homogeneous mechanical properties of the ferrite phase in dual phase steels [J]. Acta Materialia, 2011, 59 (11): 4387-4394.

    在線客服
    客服電話

    全國免費服務(wù)熱線
    0917 - 3388692
    掃一掃

    bjliti.cn
    利泰金屬手機網(wǎng)

    返回頂部

    ↑

    主站蜘蛛池模板: 中国综合久久| 亚洲精品一区二区久久| 青青草原综合久久大伊人| 亚洲精品成人久久久| 日本熟妇色一本在线观看| 国产一区二区精品丝袜| 欧美性生交大片18禁止| 延庆县| 国产精品V在线播放| 国产精品点击进入在线影院高清| 欧美日韩精品一区二区视频| 又色又爽又黄的视频软件app| 黄瓜视频在线观看网址| 色综合久久久无码网中文| 台湾无码一区二区| 制服丝袜无码| 一区二区中文字幕在线| 日韩人妻?码一区二区三区| 黑人变态另类videos| 美女久久久久| 国产精品嫩草影院| jizzjizz欧美| metart亚洲裸体中国| 99在线精品国自产拍不卡| 亚洲一区二区美女| 国产精品拍国产拍拍偷| av大尺度一区二区三区| 欧美激情乱人伦| 99视频精品全部免费免费观看| 招远市| 怀柔区| www.xxxx中国视频| 欧美在线视频a| 亚洲V色| 国产美女自拍一区| 老头把我添高潮了a片| 国产精品久久久久9999爆乳| 亚洲线精品一区二区三区| 亚洲激情三区| 操国产美女| 国产VA在线观看|
