TA10鈦棒

詳細描述

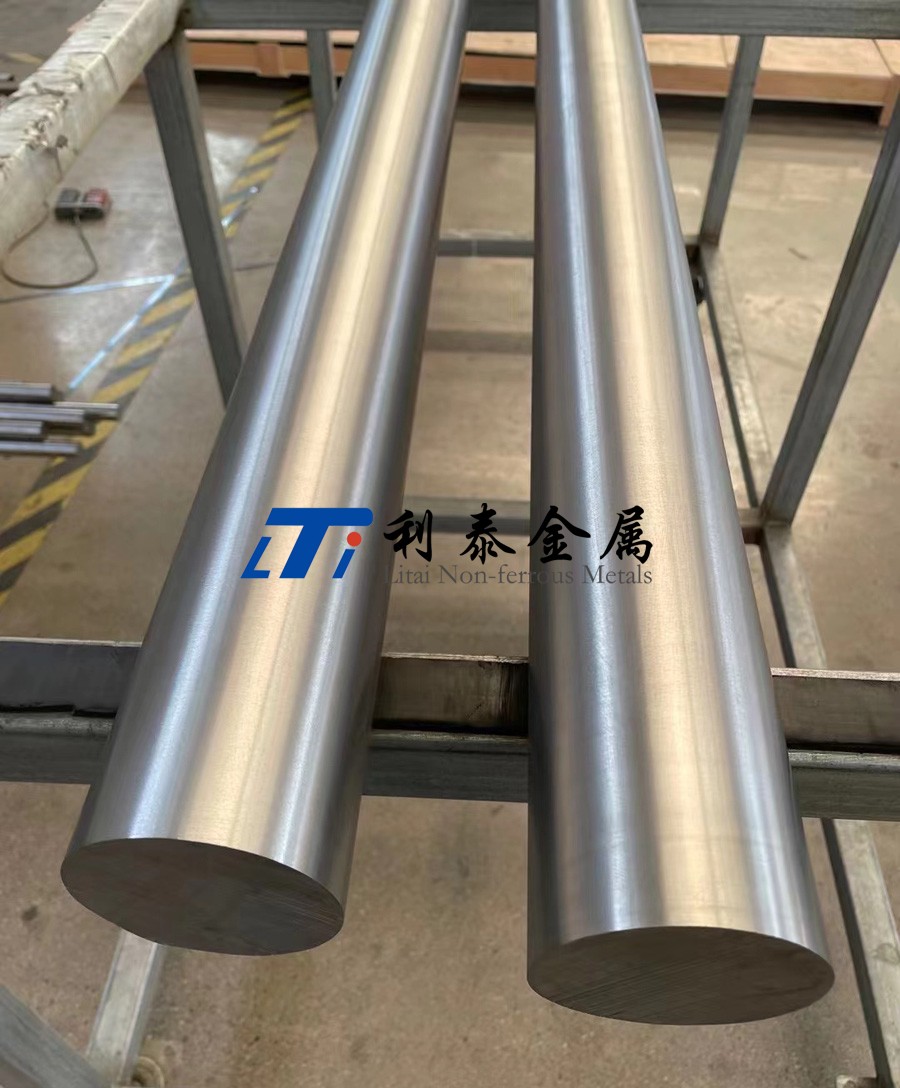

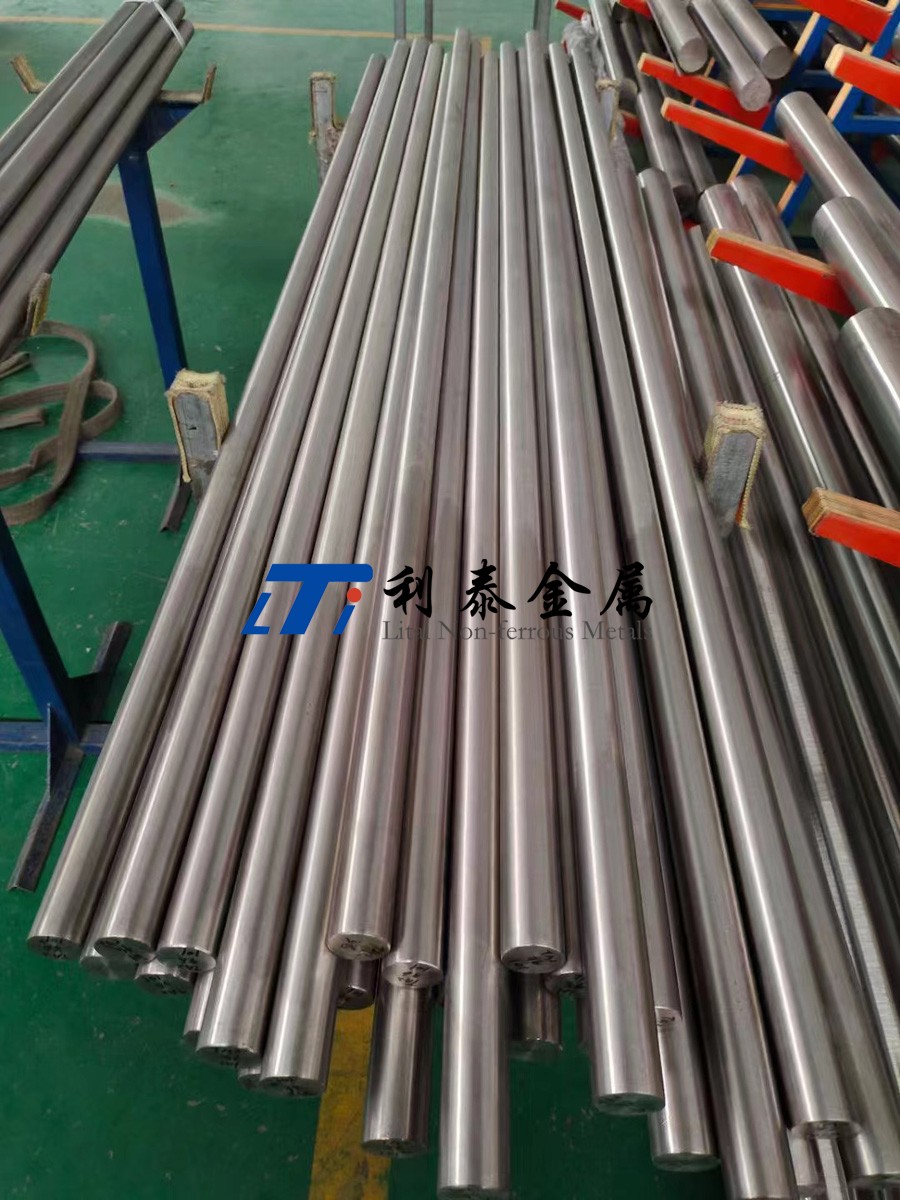

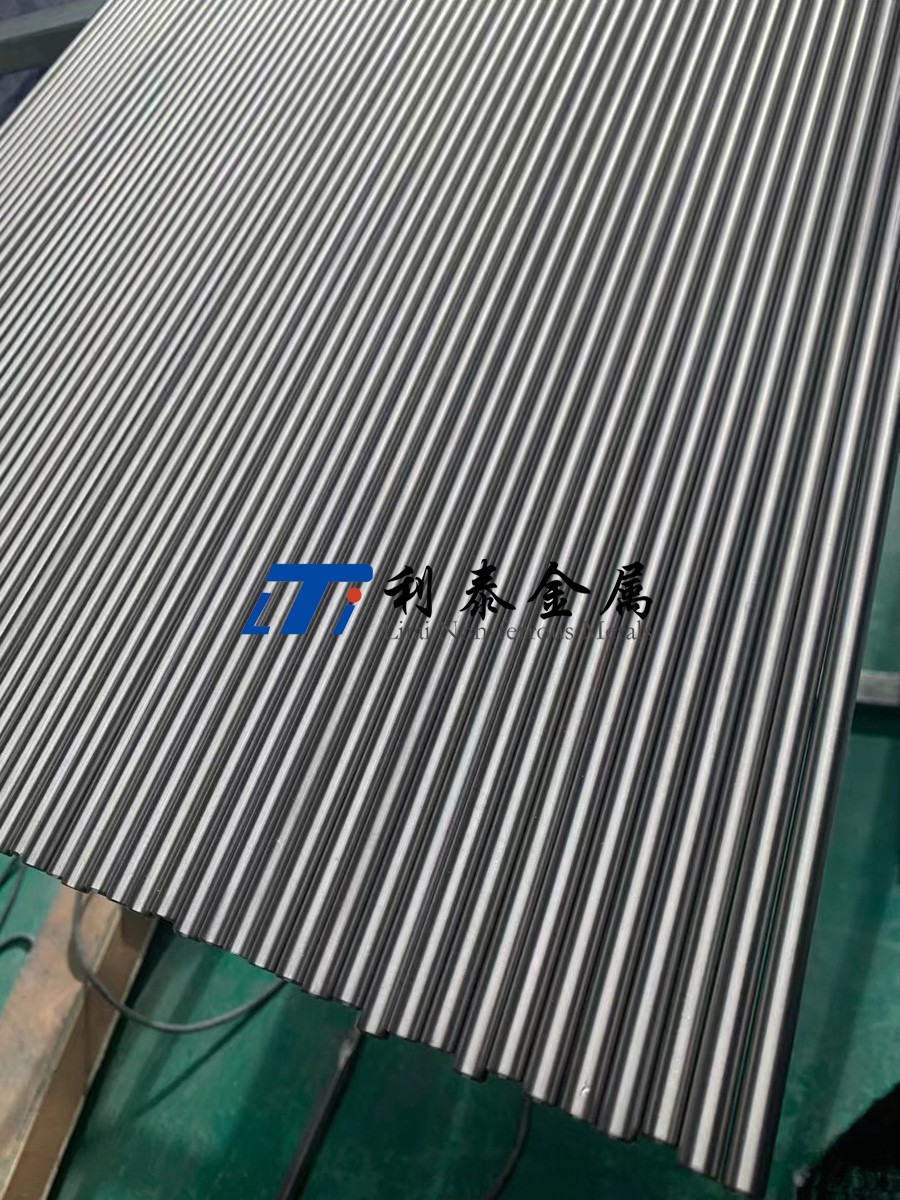

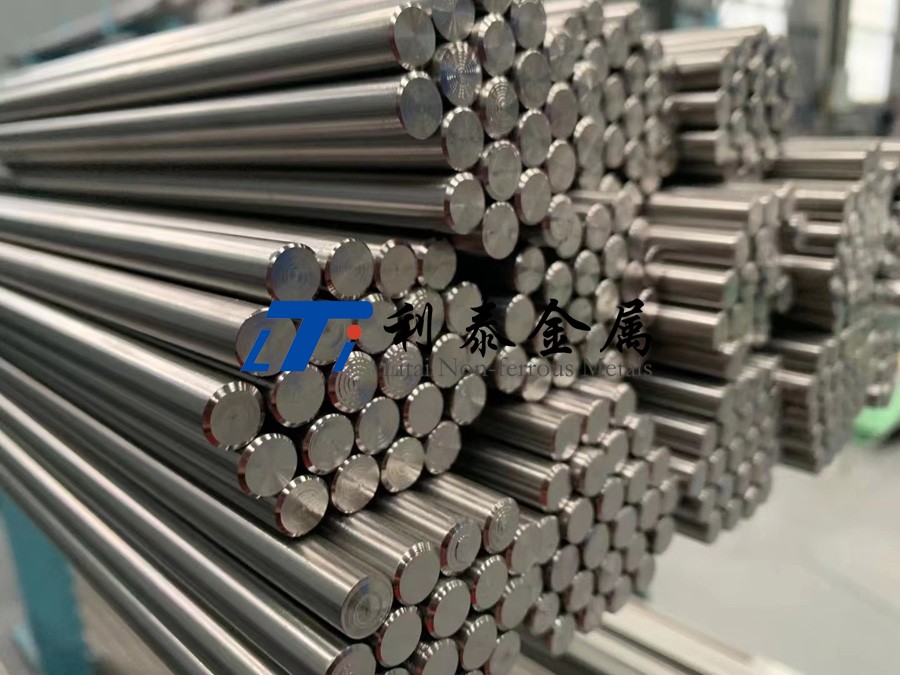

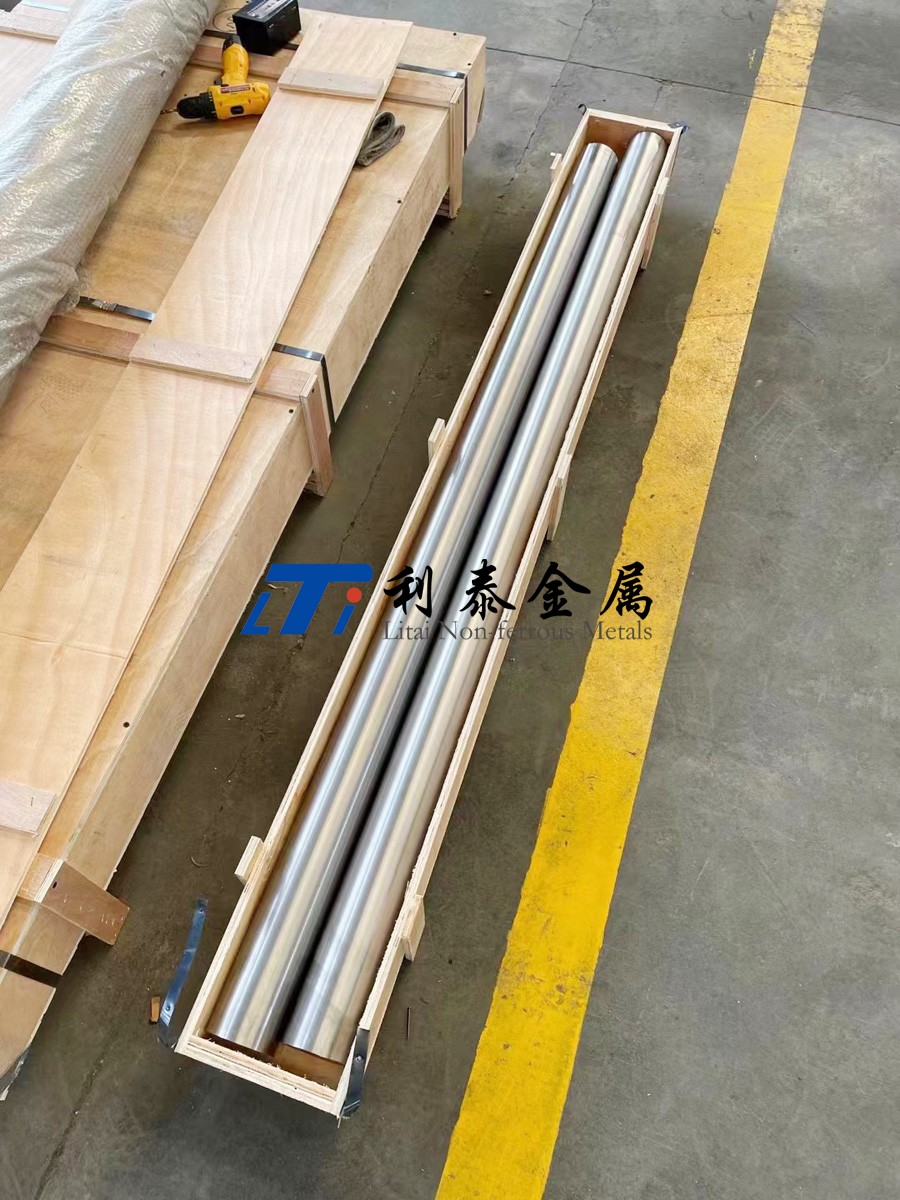

產(chǎn)品名稱：TA10鈦棒、鈦鉬合金棒

TA10鈦棒（鈦鉬鎳合金）TA10鈦棒（鈦鉬鎳合金）名義成分為Ti-0.3Mo-0.8Ni，是20實際70年代中期美國研究開發(fā)的Ti-12合金，是一種抗縫隙腐蝕的鈦合金，該合金在300的抗拉強度比純鈦高一倍，抗還原性介質(zhì)的腐蝕能力明顯提高，在150-200的氯化物中不發(fā)生縫隙腐蝕。

力學(xué)性能牌號 抗拉強度Rm/MPa 延伸強度Rp0.2/MPa 斷后伸長率 A/% 斷面收縮率Z/%TA10 ＞485 ＞345 ＞18 ＞25鈦鉬合金是研究早（1952年）的，他在還原性的鹽酸中具有的性，Ti-30Mo合金在沸騰的5%碳酸、沸騰的5%硫酸、沸騰10%磷酸、沸騰的10%醋酸和沸騰50%甲酸中，一般大的腐蝕率為0.0254-0.0508mm/a.而純鈦在93.3的10%硫酸溶液中腐蝕率達到38.1-50.8mm/a；Ti-30Mo合金在氧化性介質(zhì)中性較差。由于加入高密度的鉬鉿合金的熔煉、加工和焊接帶來一定的空難。由鈦鉬合金又派生除出了鈦鉬鈮、鈦鉬鋯、鈦鉬鈀等鈦合金。鈦鎳合金（Ti-2Ni）在高溫脫鹽裝置中的使用溫度可達到200左右。鈦鉭合金（Ti-5Ta）是俄羅斯以4204牌號、日本神戶制鋼以KS50Ta牌號生產(chǎn)的抗硝酸腐蝕的α型鈦合金。該合金具有良好的工藝性能和焊接性能，在100-200流動的硝酸中腐蝕率低于0.1mm/a。已在硝酸回收裝置和核燃料后處理工序得到了應(yīng)用。

TA10鈦棒的特性：

1、腐蝕，耐海水腐蝕，耐污水腐蝕；

2、密度?。?.51），輕；

3、無磁性；

4、在-253°-600°之間使用，他的抗拉強度，在金屬中，幾乎是的。

應(yīng)用舉例:工業(yè)上除采用工業(yè)純鈦制造零件以外，大量使用的是鈦合金。它在航空、航天、化工、造船、冶金、電子、醫(yī)療、石油、醫(yī)藥、等工業(yè)部門獲得日益的應(yīng)用,制造燃氣輪機部件。
