av二区在线,日韩aⅴ一区二区三区,日本不卡精品

詳細描述

TC2鈦板隸屬α+β型鈦合金板材，兼具密度低（約4.5g/cm3，為鋼材60%左右）、強度高、比強度突出、耐腐蝕性優異（可抵御海水、濕氯氣及多種化學介質）、熱穩定性良好（500℃以下力學性能穩定）與焊接性能出色等優勢，且組織均勻，冷熱加工成型能力強，無磁性、無毒，低溫韌性佳；其在航空航天（飛機結構件、發動機部件）、船舶工業（螺旋槳、海水設備）、化工（反應釜、管道）、醫療（骨科植入物）等領域廣泛應用；在國內，生產檢驗主要遵循GB/T3621-2020及用于醫療的GB/T13810-2013標準；未來，隨著航空航天、新能源、海洋開發等產業發展，其需求將持續增長，生產成本有望因技術革新降低，應用領域也將進一步拓展。以下是利泰金屬關于TC2鈦板的詳細分類說明，以獨立表格形式呈現：

1. 定義

內容	描述
TC2鈦板定義	TC2是中國標準的α型鈦合金（名義成分為 Ti-3Al-1.5Mn），具有中等強度、優異冷成形性及焊接性，主要用于航空航天蒙皮、化工容器等對塑性要求較高的結構件。

2. 材質

成分	含量（wt%）
Al	2.0-3.5%
Mn	1.0-2.0%
Ti	余量
雜質（Fe、O等）	Fe≤0.25%，O≤0.12%

3. 性能特點

特性	具體表現
力學性能	抗拉強度≥685 MPa，延伸率≥15%（退火態），冷彎性能優異（彎曲半徑≤2t）。
焊接性	氬弧焊（TIG）焊縫強度系數≥90%，熱影響區無晶間腐蝕傾向。
耐腐蝕性	在10% HCl溶液中腐蝕速率<0.01 mm/年，抗海水腐蝕性優于304不銹鋼。
成形性	室溫沖壓成形極限（FLD）比TC4高20%，適合復雜曲面加工。

4. 執行標準

標準類型	標準號	適用范圍
中國國標	GB/T 3621-2007	鈦及鈦合金板材通用標準
航空標準	HB 7716-2020	航空用鈦合金板材技術條件（含TC2）
國際標準	ASTM B265-20	鈦及鈦合金板材規范（對應Gr3）
化工標準	HG/T 3651-2018	化工設備用鈦板材要求

5. 加工工藝

工藝步驟	關鍵參數
熱軋	α+β兩相區軋制（800-900℃），變形量≥60%，晶粒度≤ASTM 7級。
退火處理	750℃×1h/空冷，消除加工硬化，延伸率提升至≥18%。
冷軋	室溫軋制變形量≤30%，中間退火溫度650-700℃。
焊接	TIG焊保護氣體（氬氣純度≥99.999%），焊接電流80-150A（板厚1-5mm）。

6. 關鍵技術

技術領域	突破點
組織均勻性	多道次交叉軋制技術（α相含量≥85%），避免各向異性。
表面處理	微弧氧化（電壓300-400V）生成5-10μm陶瓷層，耐腐蝕性提升3倍。
精密沖壓	液壓脹形技術（壓力≥50 MPa）制造深拉深零件（深寬比≥2:1）。

7. 加工流程

步驟	流程說明
1. 熔煉	真空自耗電弧爐（VAR）熔煉成鈦錠（氧含量≤0.12%）。
2. 熱軋	兩相區軋制至中厚板（厚度5-20mm）。
3. 冷軋	多道次冷軋至薄板（0.5-5mm），中間退火。
4. 退火	真空退火（750℃×1h）優化塑性和組織穩定性。
5. 檢測	超聲探傷（Φ0.8mm平底孔標準）+ 晶粒度評級（ASTM E112）。

8. 具體應用領域

應用部件	功能需求
飛機蒙皮	高成形性（彎曲半徑≤2t），減重30%替代鋁合金。
化工反應釜內襯	耐鹽酸、硫酸介質腐蝕（濃度≤20%）。
船舶裝飾板	抗海水沖刷及海洋生物污損（表面粗糙度Ra≤0.8μm）。
汽車排氣管	耐高溫氧化（≤400℃），替代不銹鋼降低重量40%。

9. 與其他鈦合金對比

合金牌號	TC2優勢	TC2劣勢
TC4（Ti-6Al-4V）	冷成形性更優（延伸率高50%）	強度低30%（TC4抗拉強度≥895 MPa）
TA1（工業純鈦）	強度高40%，耐蝕性更佳	焊接熱輸入需更嚴格管控
TA15（Ti-6.5Al-2Zr）	成本低20-30%	高溫性能差（TC2使用溫度≤350℃）

10. 未來發展新領域

方向	具體內容
新能源領域	氫燃料電池雙極板（表面導電改性后接觸電阻≤5 mΩ·cm2）。
3D打印技術	激光選區熔化（SLM）制造輕量化多孔結構（孔隙率50-70%）。
復合板材	鈦-鋁層壓板（減重15%+隔音性能提升）。

11. 技術挑戰與前沿攻關

挑戰領域	攻關方向
成本控制	短流程軋制工藝（減少30%加工工序）。
強度提升	納米晶化處理（晶粒尺寸≤100nm，強度提升至≥800 MPa）。
環保工藝	無氟酸洗技術（檸檬酸+雙氧水替代傳統HF酸洗）。

12. 趨勢展望

趨勢	預測內容
輕量化普及	民用領域（汽車、建筑）滲透率提升至10%（2030年）。
智能化制造	AI算法優化軋制參數（成品率≥99.5%）。
循環經濟	廢鈦板回收再生率從70%提升至95%（電解精煉技術）。

以上表格基于最新行業標準（如GB/T 3621-2007）及2023年國際鈦材料會議成果整理，涵蓋TC2鈦板的核心特性、工藝難點及未來發展方向，適用于航空、化工等領域的設計選型及工藝優化參考。

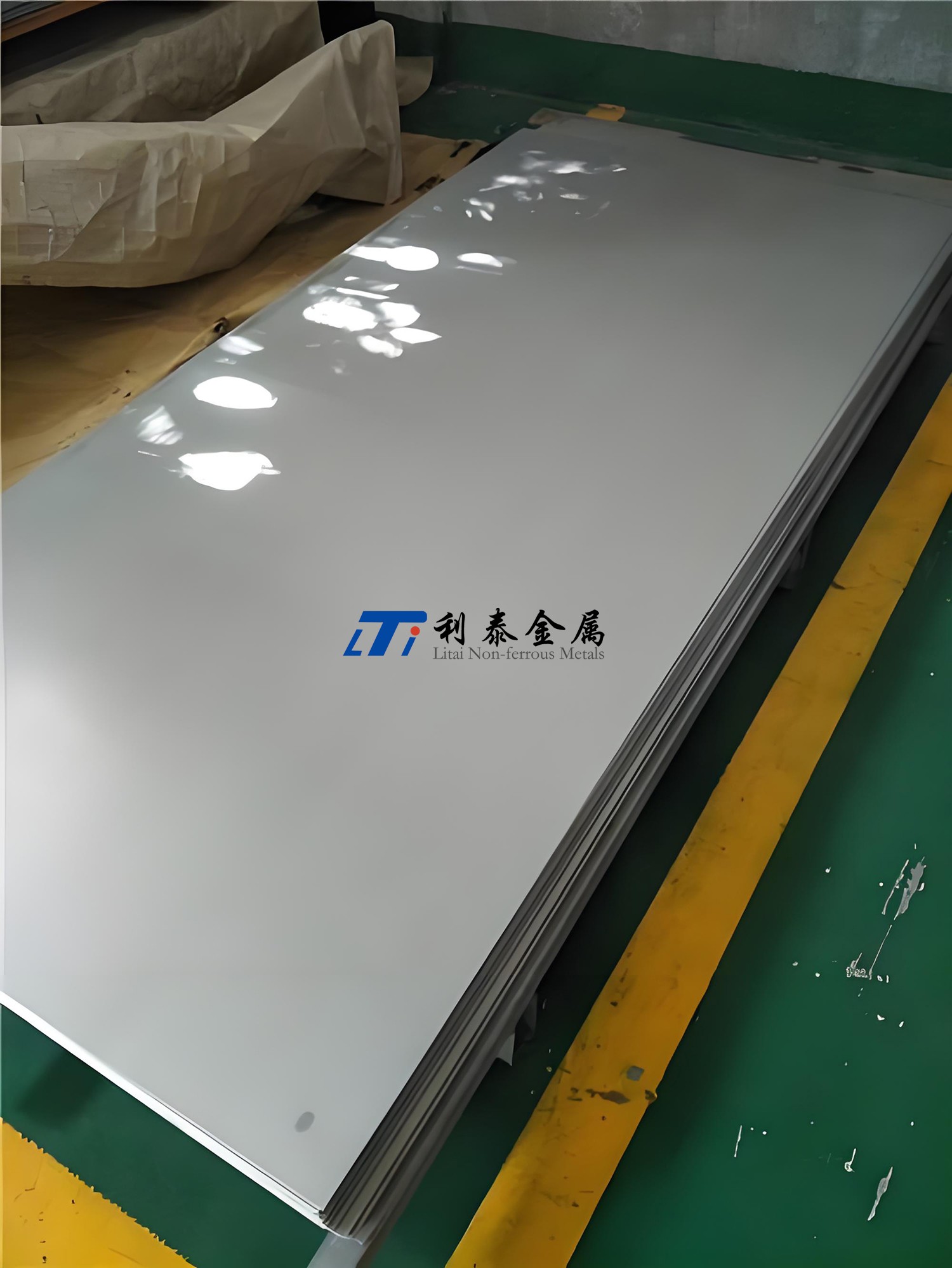

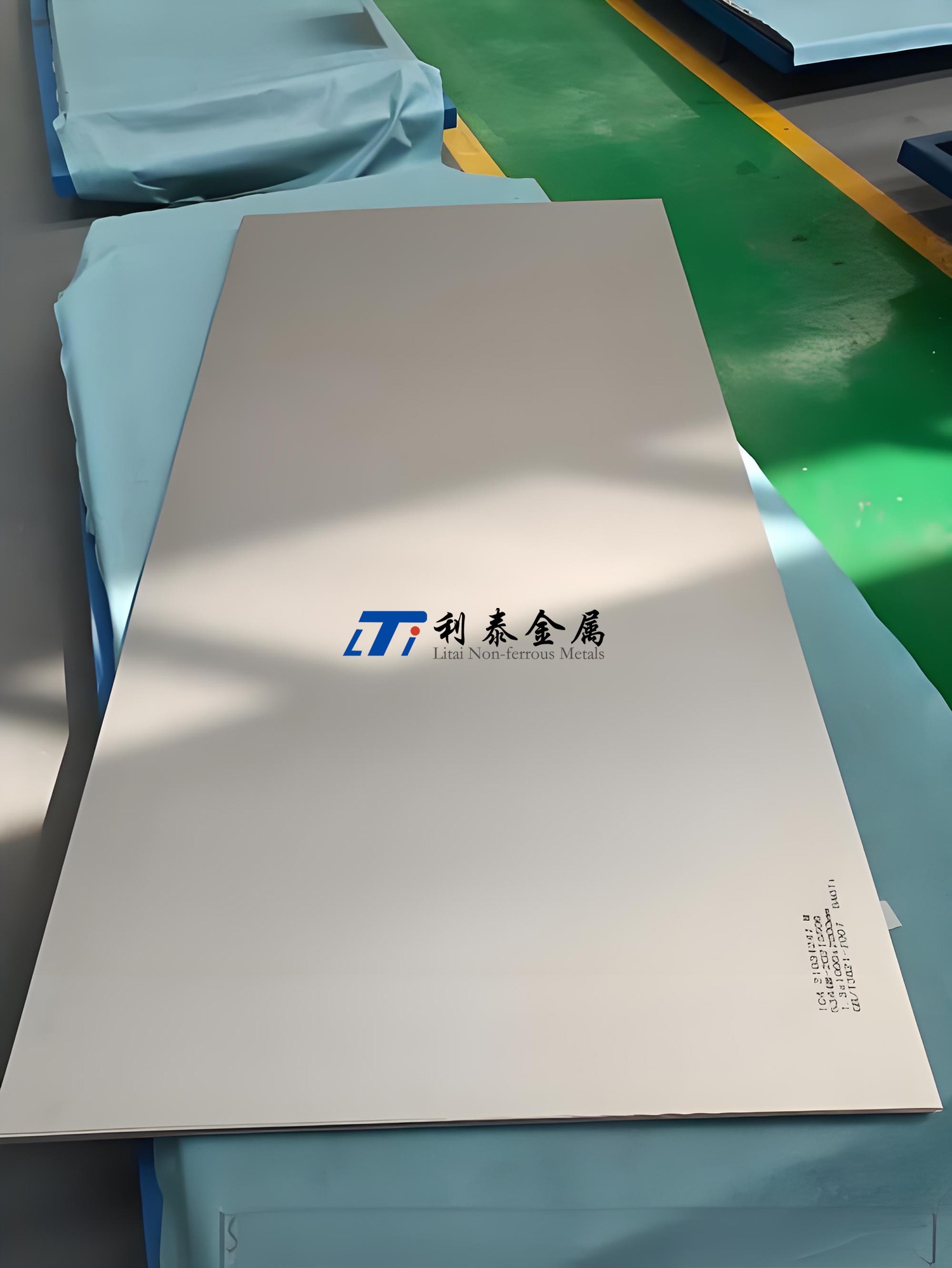

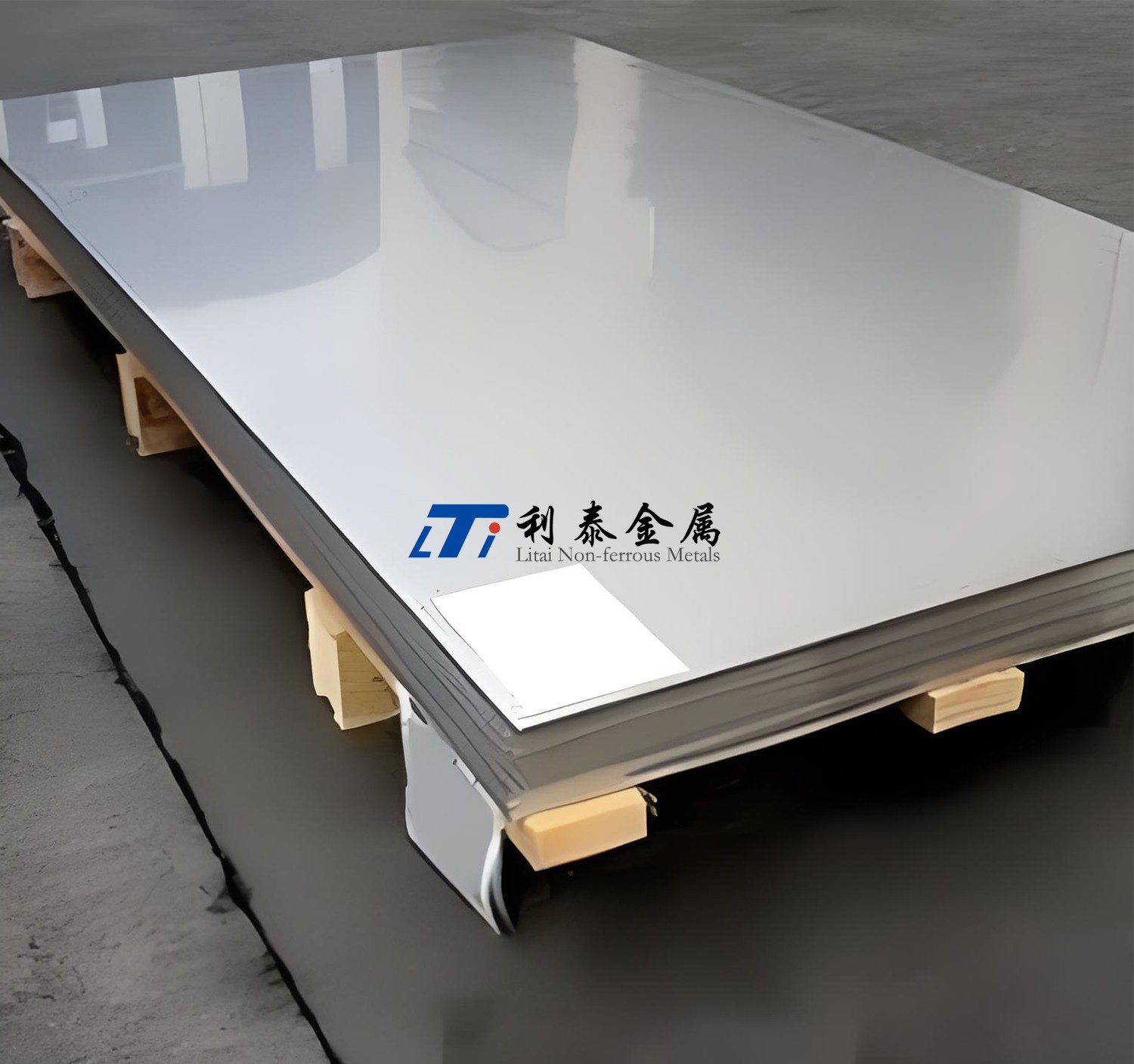

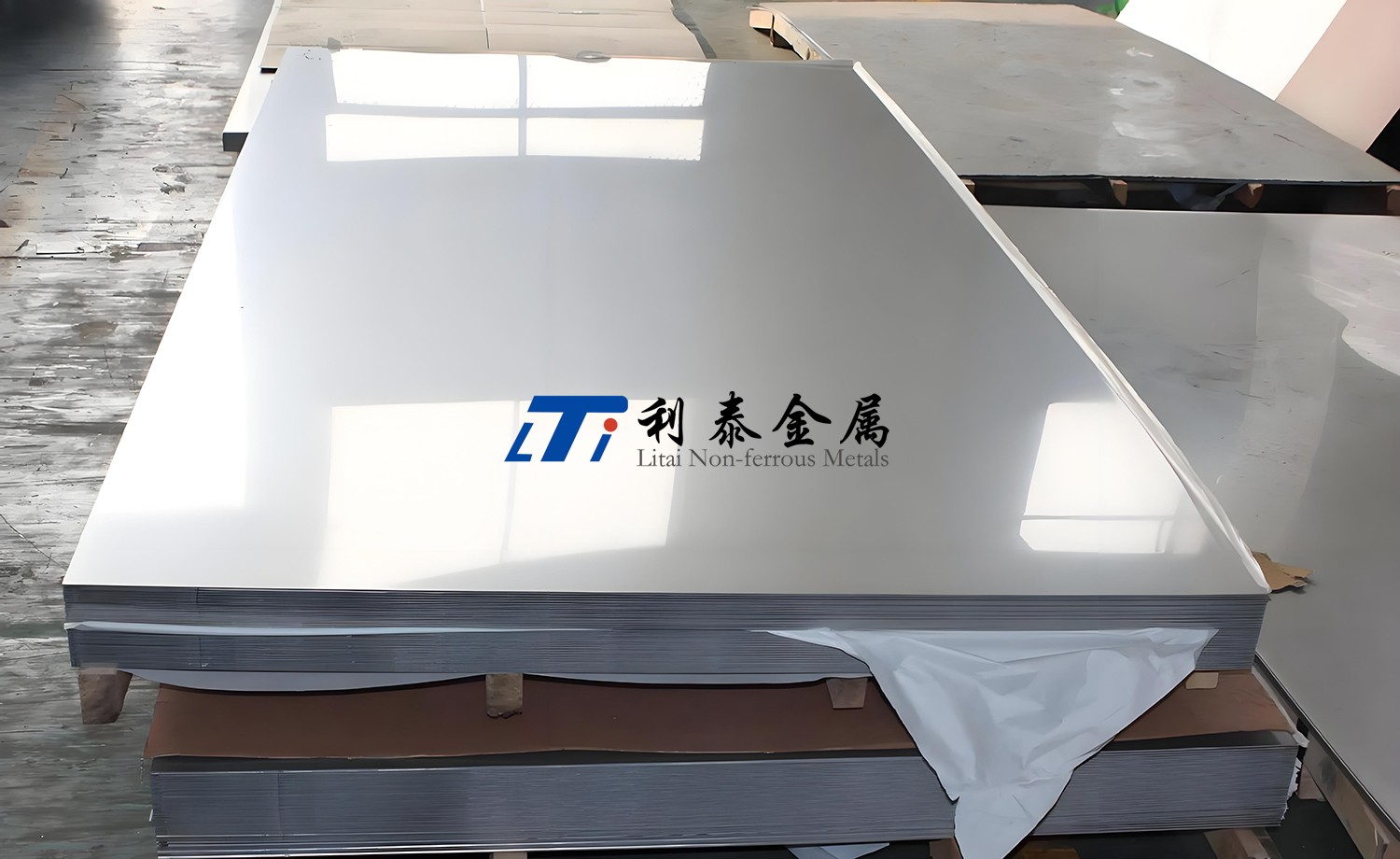

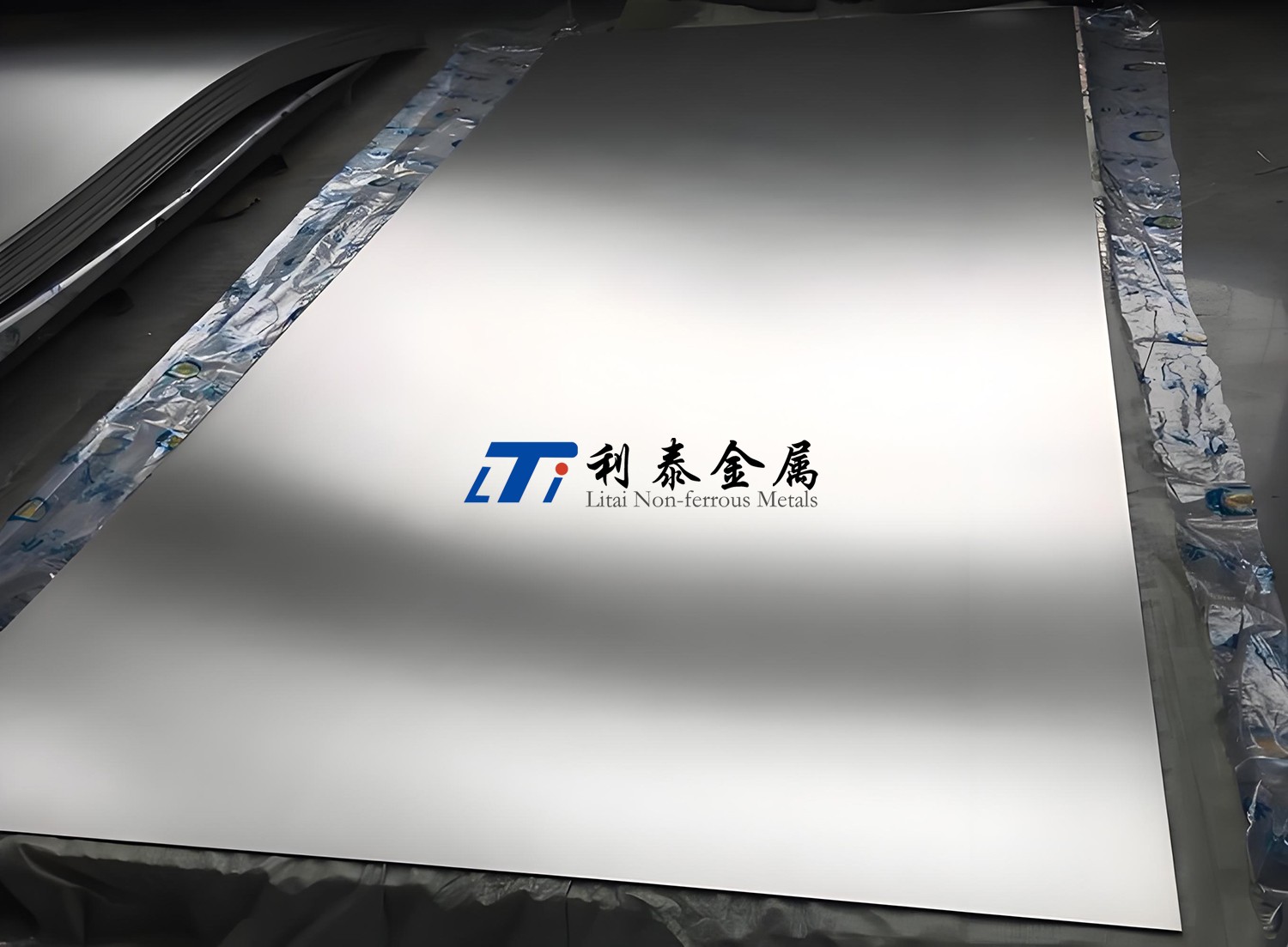

TC2鈦板

詳細描述

產品相冊

在線咨詢

相關產品
